Research Facilities

HOME

Research Facilities

Cryo-ET (PFIB)

Cryo-ET (PFIB)

초저온 단층촬영용 라멜라 제작 (Cryo-ET)

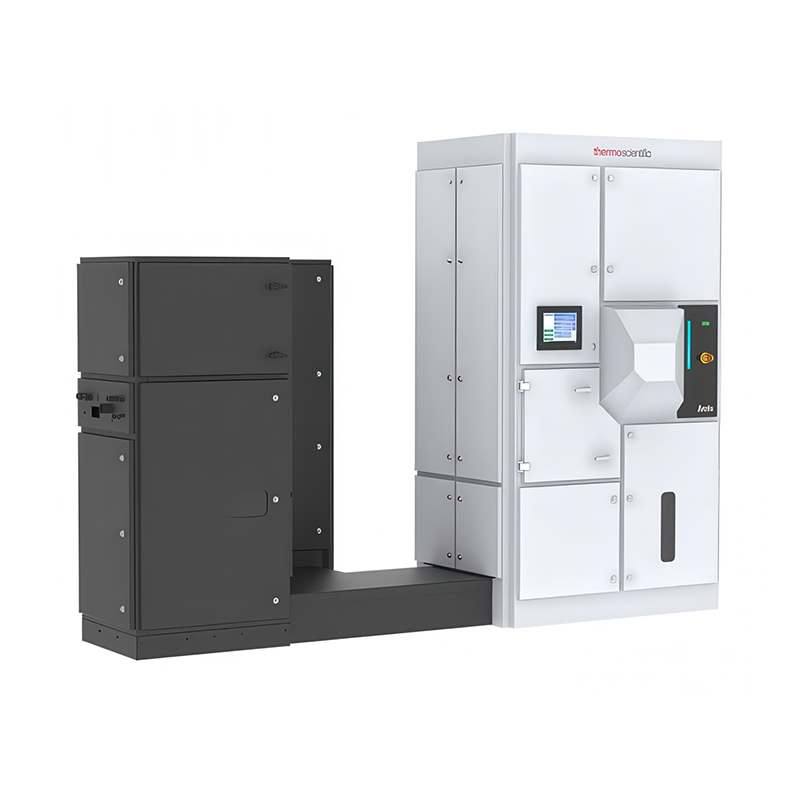

Arctis Cryo-Plasma FIB

Arctis Cryo-Plasma FIB

(초저온 플라즈마 집속 이온빔)

초저온 단층촬영용 라멜라 제작 현미경

Preparation of lamellae for Cryo-ET

장비설명

  • ㆍ동결 세포의 고분해능 시료 표면 관찰 및 초저온 투과 전자 현미경 관찰용 시편 제작
  • ㆍ국소 부위의 정밀 가공을 통해 시편의 손상을 최소화하여 생체 재료의 3차원 분석
브로셔 다운로드 자세히보기

Ion Optics

Ion Optics - Ion gun, Ion species, Beam current, Accelerating Voltage, Xe Resolution table
Ion gun Plasma FIB Column Ion species Xenon, Argon, Oxygen
Beam current 1.5pA to 2.5 μA Accelerating Voltage 0.5-30kV
Xe Resolution < 20nm @ 30kV

Electron Optics

Electron Optics - Electron Gun, Column, Beam current, Accelerating Voltage, Resolution table
Electron Gun Schottky Field Emission Gun Column UHR non-immersion FE-SEM
Beam current 1.5pA to 400nA Accelerating Voltage 0.2-30kV
Resolution < 2.6nm@ 2kV

Fluorescence Microscope

Fluorescence Microscope - Conincidentpoint, Objective, Filters table
Conincidentpoint Trilplebeam conincidenceat sample position for photons, electrons, and ions
Objective 100x Zeiss EpiplanNeofluarNA 0.75; Piezo-driven
Filters 4-channel fluorescence Semrock LED-DA/FI/TR/Cy5-B-000 (Quadband) BrightLine® fullmultiband filter set, optimized for DAPI, FITC, TRITC, & Cy5 and other like fluorophores, illuminated with LED-based light engines
Talos Glacios

Talos Glacios

(200kV XFEG Cryo Autoloader TEM)

극저온전자현미경

Bio Cryo-TEM

장비설명

  • ㆍHigh Voltage로 집적된 전자빔을 조사하여 바이오 및 융복합 시료의 구조 영상 획득하여 단백질 복합체의 입체구조 규명
  • ㆍ거대단백질의 3D 구조와 세포 및 조직의 내부 미세구조를 관찰 및 분석
  • ㆍCryo기능을 통해 바이오 시편을 비롯하여 polymer와 같은 softmaterial의 경우 초저온 상태로 시료의 이미지를 획득하여 분석
브로셔 다운로드 자세히보기

Talos Glacios 기본정보

Talos Glacios - Electron Source, Accelerating Voltage, Cryo-autoloader, Deflector/Stigmator Unit, Direct Detector, Energy Filter, Phase Plate, STEM, Automated data acquisition application을 나타내는 표.
Electron Source X-FEG Accelerating Voltage 80–200 kV
Cryo-autoloader O Deflector / Stigmator Unit X
Direct Detector
  • 1)Ceta CMOS Camera (Ceta-D)
  • 2)Falcon 4
 Energy Filter X
Phase Plate O STEM X
Automated data acquisition application
  • 1)Single Particle Analysis
  • 2)Cryo Electron Tomography
  • 3)Micro Electron Diffraction
Titan Krios G4 연구용

Titan Krios G4 연구용

(300kV XFEG Cryo Autoloader TEM)

고해상도 바이오 극저온전자현미경

High resolution Bio Cryo-TEM

장비설명

  • ㆍHigh Voltage 전자빔을 조사하여 생체 고분자물질 시료의 구조 영상 등을 획득하여 생체 고분자물질를 포함한 바이오 시료의 고분해능 입체구조 규명과 이를 기반한 항체신약 개발에 활용
  • ㆍCryo 기능과 box를 활용하여 Soft material에 전자빔 damage를 최소화 통한 이미지 획득과 소재 분석
브로셔 다운로드 자세히보기

Titan Krios G4 연구용 기본정보

Titan Krios G4 연구용 - Electron Source, Accelerating Voltage, Cryo-autoloader, Deflector/Stigmator Unit, Direct Detector, Energy Filter, Phase Plate, STEM, Automated data acquisition application을 나타내는 표.
Electron Source X-FEG Accelerating Voltage 80–300 kV
Cryo-autoloader O Deflector / Stigmator Unit O
Direct Detector
  • 1)Ceta CMOS Camera (Ceta-D)
  • 2)K3
 Energy Filter BioQuantum
Phase Plate O STEM O
Automated data acquisition application
  • 1)Single Particle Analysis
  • 2)Cryo Electron Tomography
Titan Krios G4 기업지원용

Titan Krios G4 기업용

(300kv E-CFEG Cryo Autoloader TEM)

고해상도 바이오 극저온전자현미경

High resolution Bio Cryo-TEM

장비설명

  • ㆍHigh Voltage 전자빔을 조사하여 생체 고분자물질 시료의 구조 영상 등을 획득하여 생체 고분자물질를 포함한 바이오 시료의 고분해능 입체구조 규명과 이를 기반한 항체신약 개발에 활용
  • ㆍCryo 기능과 box를 활용하여 Soft material에 전자빔 damage를 최소화 통한 이미지 획득과 소재 분석
브로셔 다운로드 자세히보기

Titan Krios G4 기업지원용 기본정보

Titan Krios G4 기업지원용 기본정보 - Electron Source, Accelerating Voltage, Cryo-autoloader, Deflector/Stigmator Unit, Direct Detector, Energy Filter, Phase Plate, STEM, Automated data acquisition application을 나타내는 표.
Electron Source E-CFEG Accelerating Voltage 80–300 kV
Cryo-autoloader O Deflector / Stigmator Unit O
Direct Detector
  • 1)Ceta CMOS Camera (Ceta-D)
  • 2)Falcon 4i
 Energy Filter Selectris X
Phase Plate X STEM X
Automated data acquisition application
  • 1)Single Particle Analysis
  • 2)Cryo Electron Tomography
  • 3)Micro Electron Diffraction
